非金属补偿器系列

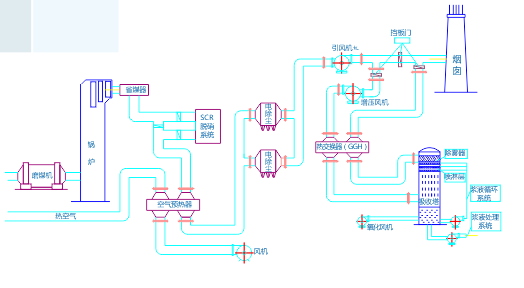

烟气流程图

定义

非金属补偿器是通过吸收热位移来消除管道系统中应力的柔性连接元件。
行业上也称“非金属膨胀节”、“非金属伸缩节”。

特点

·补偿能力较大：可以在较小的尺寸空间内提供比金属补偿器大得多的多维补偿能力。
·补偿抗力较小：非金属补偿器的补偿元件用橡胶、塑料制成。其变形抗力可以忽略不计。
·耐热性能超群：通过合理的结构设计和选材，非金补偿器可以在≤1000℃的条件下长期工作。
·耐酸碱性能好：非金属补偿器的非金属制品有极好的防酸碱腐蚀的性能。
·安装更换方便：可以分体安装；可以只更换非金属部分，减震效果显著。

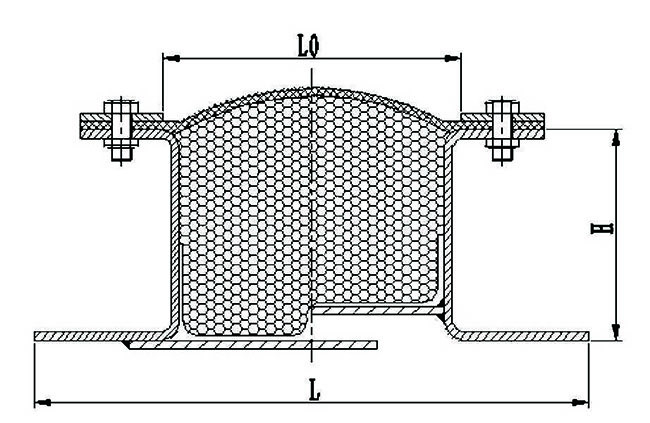

术语

组成

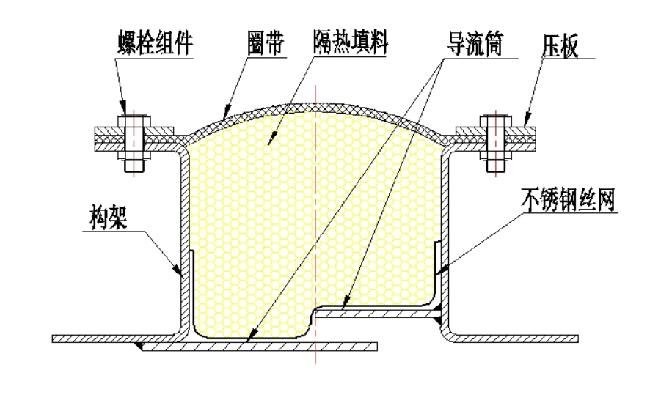

非金属补偿器一般由构架、圈带、压板、导流筒、螺栓组件、隔热填料层等组成（如下图）。

其中，圈带一般由合成橡胶、纤维织物、隔热材料以及氟塑料构成。行业上也称“蒙皮”或“围带”。

圈带按照外观形式分为整体型和组合型。

整体型：一般由氟橡胶和玻纤布粘接而成。

组合型：一般由橡胶布、玻纤布、F4膜、钢丝网等材料缝合而成。

应用

1. 燃煤电厂：烟风道系列产品、脱硫系列产品、脱硝系列产品等。

2. 燃机电厂：燃机出口、挡板入口、挡板出口、余热锅炉系统等。

3. 石化系列：炼油系统膨胀节、乙烯系统膨胀节、丙烯系统膨胀节等。

4. 水泥厂炉窑系统系列。

5. 冶金系列。

分类

1、按照截面形状：圆形非金属补偿器、矩形非金属补偿器、异形非金属补偿器。

2、按照连接方式：法兰式非金属补偿器、接管式非金属补偿器、抱箍式非金属补偿器。

3、按照结构型式：直筒式非金属补偿器、翻边式非金属补偿器。

常见结构形式

<脱硫、脱硝、辅机系列>

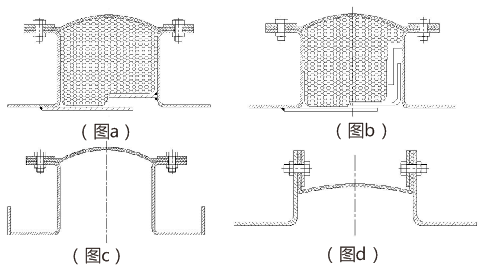

图a结构：主要用于温度较高，径向位移不大的场合；

图b结构：主要用于温度较高，径向位移较大的场合；

图c结构：主要用于温度较低的场合；

图d结构：蒙皮不易加工、安装，一般作为减震装置使用；

<燃机、循环流化床系列>

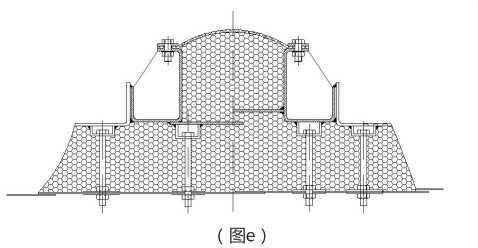

本类型补偿器工作温度较高，补偿器与烟道均需要做内保温；主要用于燃机出口、挡板门前后、余热锅炉入口、循环流化床等部位。径向位

移较大时可以考虑采用浮动导流板结构。

<烟囱内筒系列>

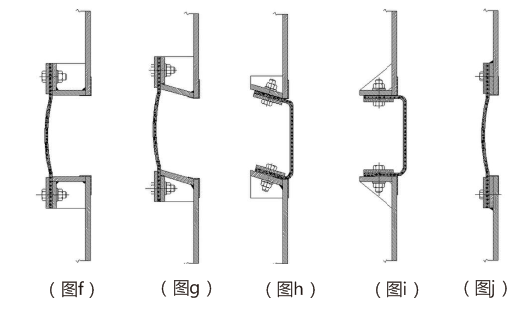

图f结构：安装方便，是常用的结构；

图g结构：安装方便，但法兰不易加工；

图h结构：不易积水，但蒙皮不易安装；

图i结构：不易积水，但蒙皮不易安装；

图j结构：结构简单，但不易更换。
